Лабораторные вытяжные шкафы.
Аэродинамические щиты без турбулентности, рассчитанные методом CFD по стандарту ASHRAE 110.
Не простые вытяжные шкафы, а аэродинамические щиты, рассчитанные методом CFD.
Отвод агрессивных паров — параметр, в котором нельзя идти на уступки ни ради целостности чистого помещения, ни ради безопасности персонала. Выпускаемые нами вытяжные шкафы — не простые вытяжные камеры, а аэродинамические щиты с нулевой турбулентностью, рассчитанные методами вычислительной гидродинамики (CFD) по стандартам ASHRAE 110.

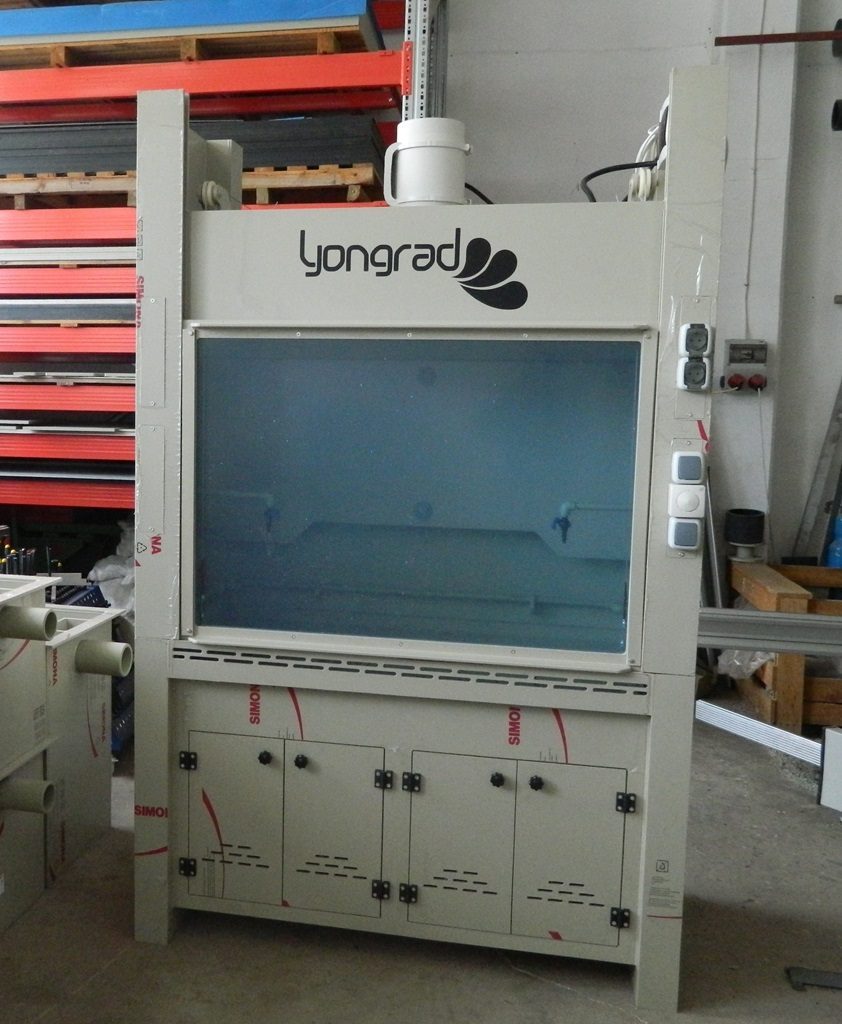

Вытяжные шкафы из полипропилена (PP) Безметалльные крепости против тяжёлых коррозионных паров
Эти безметалльные лабораторные крепости гарантируют безопасность оператора, полностью изолируя от тяжёлых коррозионных паров — царской водки, плавиковой кислоты, — которые быстро разрушили бы обычный шкаф из эпоксида или стали. При кипячении токсичных кислот и подготовке проб они отводят газы мощными воздушными завесами.
- Архитектура шкафа
- толстостенная двухслойная конструкция из PP с повышенной химической стойкостью.
- Аэродинамическая схема
- аэродинамические профили, устраняющие турбулентность у фронта шкафа, и регулируемые задние отбойные перегородки.
- Ответственные применения
- испытания кислотного травления кремниевых кристаллов в полупроводниковых лабораториях и анализы кислотного разложения тяжёлых металлов в металлургических центрах НИОКР.

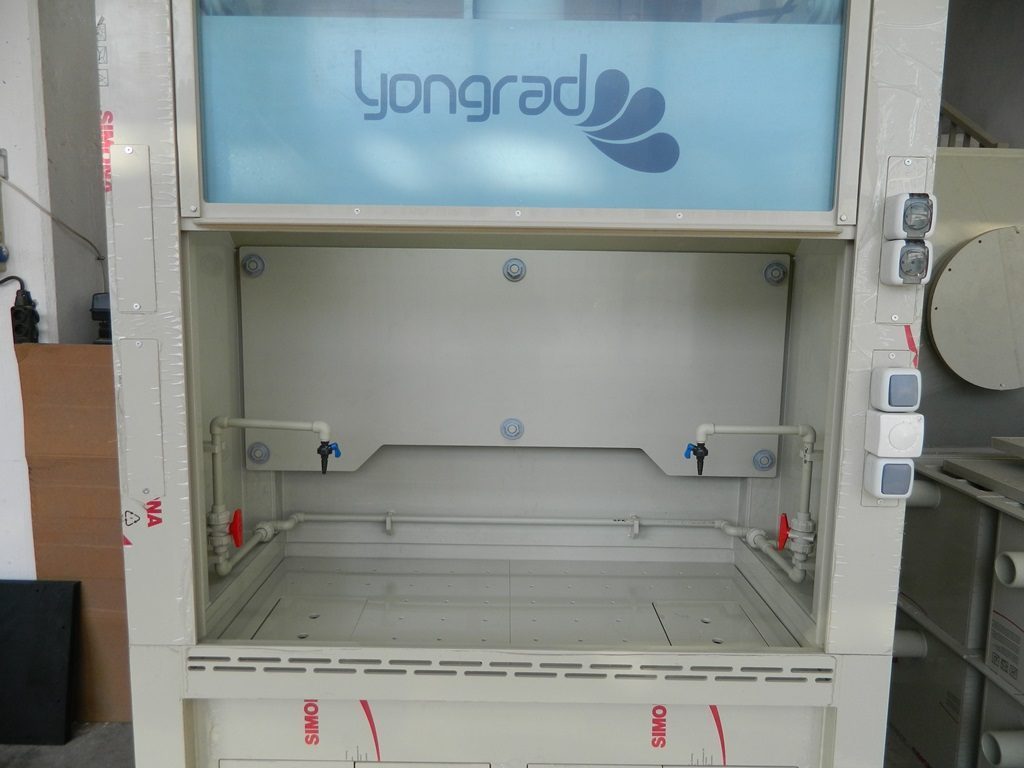

Пленум за отбойной перегородкой задней стенки выполняется с обратным уклоном, и сконденсировавшиеся капли кислоты, не задерживаясь на горизонтали, направляются прямо в дренажный жёлоб из PP.
Профиль из PP по нижней передней кромке стола направляет входящий воздух параллельно рабочей поверхности, без завихрений, и не даёт образовываться обратным вихрям на уровне груди оператора.
Светодиодные светильники размещаются в потолке шкафа в химически изолированных газонепроницаемых полимерных корпусах, а обслуживаются полностью снаружи.

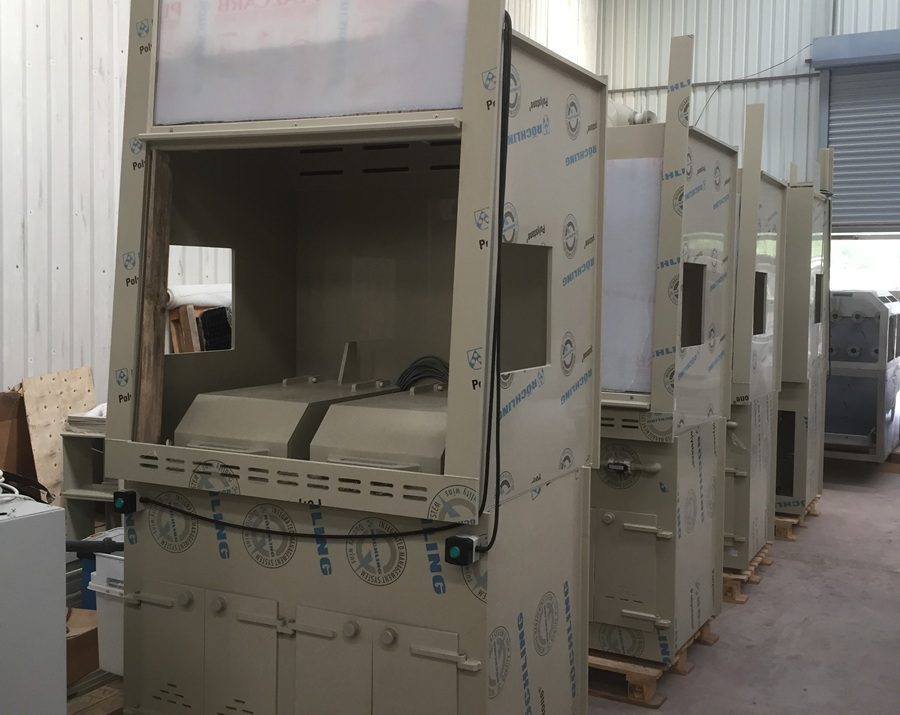

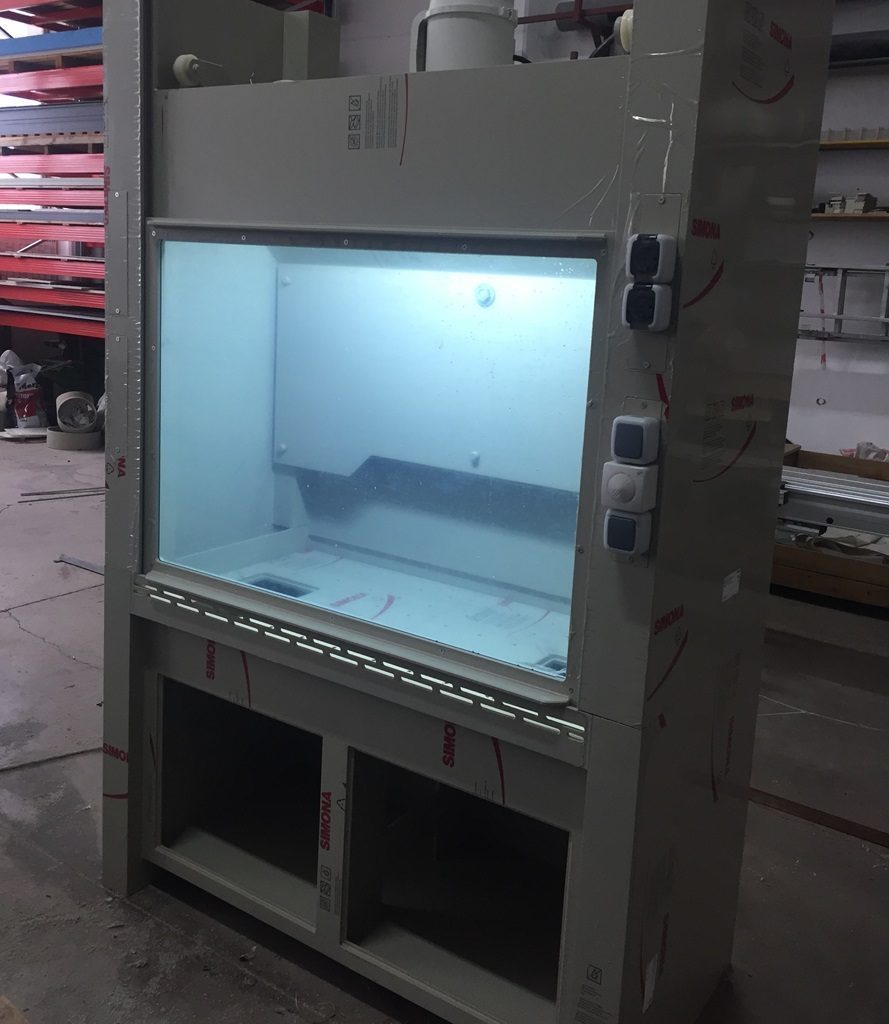

Ламинарные боксы Зоны микробиологической чистоты класса ISO 4/5
Это зоны микробиологической и химической чистоты, которые не вытягивают воздух помещения, а направляют на изделие сверхчистый воздух класса ISO 4/5, очищенный фильтрами HEPA/ULPA, и полностью изолируют его от частиц. Они абсолютно защищают ответственные пробы и упаковку от загрязнения пылью.
- Динамика фильтрации
- фильтрующие блоки HEPA класса H14 или ULPA класса U15, соответствующие классификации ISO.
- Управление потоком
- энергоэффективные вентиляторы с электронной коммутацией и диффузорные панели из нержавеющей стали 316L или PP, обеспечивающие равномерное распределение воздуха.
- Ответственные применения
- прецизионная сборка космических оптических линз и стерильная упаковка медицинских изделий.
Дифференциальные манометры до и после фильтра непрерывно измеряют перепад давления. При превышении заданного предела система автоматически подаёт сигнал тревоги о том, что скорость потока 0,45 м/с более не обеспечивается.
Вертикальный поток идеален, когда изделие нужно омывать чистым воздухом со всех сторон и защищать персонал: пары отводятся вниз. Горизонтальный ориентирован непосредственно на изделие и предпочтителен при сборке крупных габаритных изделий.
Нет: технология вентиляторов EC и встроенные датчики скорости воздуха сами повышают обороты, чтобы удерживать заданные 0,45 м/с по мере роста сопротивления фильтра.
Столы из PP с нижним отсосом Эргономичные посты, улавливающие в источнике
Это открытые эргономичные рабочие посты, где пары и запахи улавливаются в точке выделения и отсасываются вниз, физически не получая возможности подняться. Токсичные газы тяжелее воздуха и плотные пары растворителей поглощаются прямо через перфорацию рабочей поверхности.
- Архитектура рабочей поверхности
- толстая перфорированная столешница из PP, рассчитанная по законам динамики потоков.
- Вытяжка и обращение с жидкостями
- встроенный под столешницей поддон для сбора проливов и нижние вытяжные пленумы со звукоизоляцией.
- Ответственные применения
- отвод паров формальдегида в патологоанатомических лабораториях и промывка деталей двигателей растворителями на предприятиях авиационного техобслуживания.
Прямо под перфорированной поверхностью расположен наклонный вторичный поддон. Пролитый реагент стекает в него, не нарушая воздушного потока, и отводится через безопасный сливной клапан.
Вытяжной пленум под столом спроектирован по расчётам CFD с сужающимся сечением. Такая аэродинамика создаёт в центре поверхности ровно то же разрежение, что и по углам.
Нет: для быстро поднимающихся газов, таких как водород или гелий, следует выбирать обычные вытяжные шкафы с верхним отсосом. Нижний отсос оптимизирован для плотных тяжёлых паров и запахов.
Фильтры вытяжных шкафов и скрубберные системы Модули нейтрализации вытяжки с целью нулевых выбросов
Химически нейтрализуя промышленный вытяжной воздух до его выброса в атмосферу, эти модули находятся в центре целей экологической устойчивости и нулевых выбросов. Они очищают воздух, нейтрализуя кислотные пары промывкой либо удерживая летучие органические соединения на поверхности активированного угля.
- Контакт и промывка
- насадка из PP с большой удельной поверхностью (кольца Палля) и противоточные распылительные форсунки.
- Очистка воздуха
- каплеуловительные пакеты и слои гранулированного активированного угля с высокой поглощающей способностью для летучих органических соединений.
- Ответственные применения
- промывка перед выбросом хлор- и фторсодержащих газов, выделяющихся на полупроводниковых производствах, и нейтрализация вытяжки лабораторий топливных НИОКР.
Загрязнённый газ втягивается снизу вверх, а нейтрализующая жидкость — обычно щелочной раствор — распыляется специальными форсунками сверху вниз. Расположенная посередине насадка из PP с большой поверхностью удлиняет время их контакта и обеспечивает реакцию с эффективностью 99 %.
Полимерные каплеуловительные решётки, через которые промытый воздух проходит перед вентилятором, задерживают микрокапли и возвращают их в промывочный резервуар.
Фотоионизационный детектор или специальные датчики летучих органических соединений на выходе фильтра, обнаружив проскок газа в выбрасываемом воздухе, немедленно выводят на панель HMI предупреждение о насыщении.
