Intégration des capteurs Labkotec.
Un écosystème de capteurs qui transforme les systèmes thermoplastiques en unités autonomes compatibles Industrie 4.0, sans aucun angle mort.
Solutions Partner officiel de Labkotec : l’écosystème de capteurs qui donne son intelligence au thermoplastique.
Yongrad intervient comme Solutions Partner officiel de Labkotec, le spécialiste finlandais des systèmes d’alarme et d’automatisation, afin de doter d’intelligence ses systèmes thermoplastiques avancés. Toutes les cuves de séparation et d’effluents que nous produisons deviennent, par leur intégration complète à cet écosystème de capteurs certifiés antidéflagrants, des unités autonomes compatibles Industrie 4.0, sans aucun angle mort.
Alarmes hydrocarbures et graisses Systèmes intelligents de suivi de phases certifiés ATEX
Ce sont des systèmes intelligents de suivi de phases certifiés ATEX, qui préviennent les catastrophes environnementales en empêchant le dépassement de capacité des séparateurs à graisses et à hydrocarbures.
- Composants du système
-

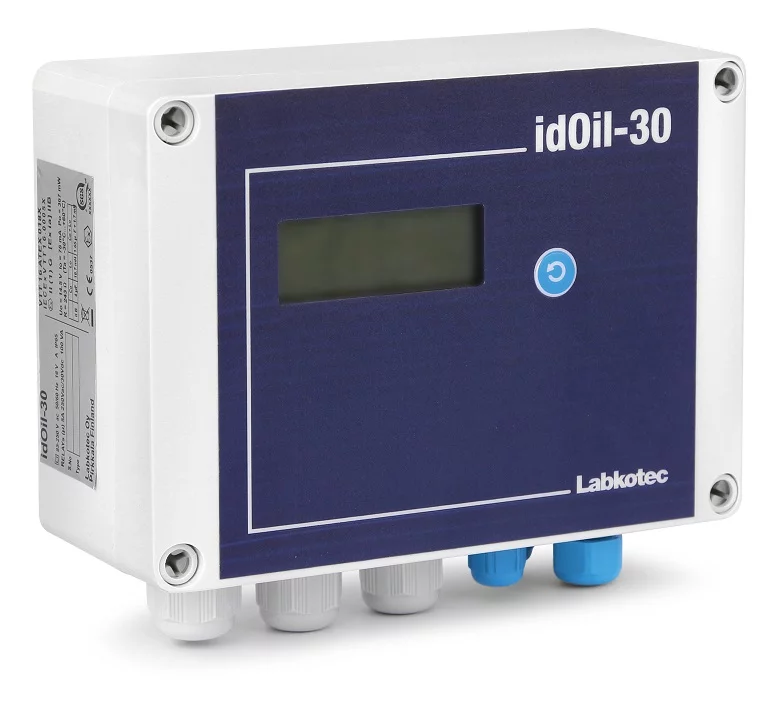

- Série idOIL (idOIL-20 / idOIL-30) : unités d’automatisation avancées à entrées multiples, mesurant l’épaisseur de la couche d’huile par écart de constante diélectrique.
- OMS-1 et GA-1/GA-2 (alarme graisses) : réseaux de capteurs mesurant en temps réel l’accumulation de graisses organiques dans les cuisines industrielles et les séparateurs, et numérisant les appels de camion de vidange.
- transmission instantanée de SMS et de données vers les serveurs LabkoNet, par intégration d’un modem GSM/GPRS.
- Applications sectorielles
-
- alarmes de débordement dans les dépôts de carburant et sur les lignes de dérivation de parkings.
- gestion de la maintenance prévisionnelle des séparateurs à graisses enterrés des hôpitaux et des grands centres commerciaux.
Les sondes Labkotec sont logées dans des boîtiers polymère et inox totalement fermés, protégés de la corrosion chimique : elles ne perdent pas leur étalonnage, même sous des chocs de pH extrêmes.
Par leurs sorties de relais libres de potentiel ou par le protocole Modbus RTU, les appareils comme l’idOIL-30 s’intègrent directement au PLC principal de l’usine, en filaire ou en sans-fil.
Capteurs de niveau Série SET — un suivi de niveau au millimètre
Ce sont des dispositifs de suivi qui lisent au millimètre près le volume de liquide des réacteurs, des cuves et des Wet Bench à élévateur, et gèrent de façon autonome les cas de débordement, de marche à sec et de manque de réactif.
- Composants du système
-

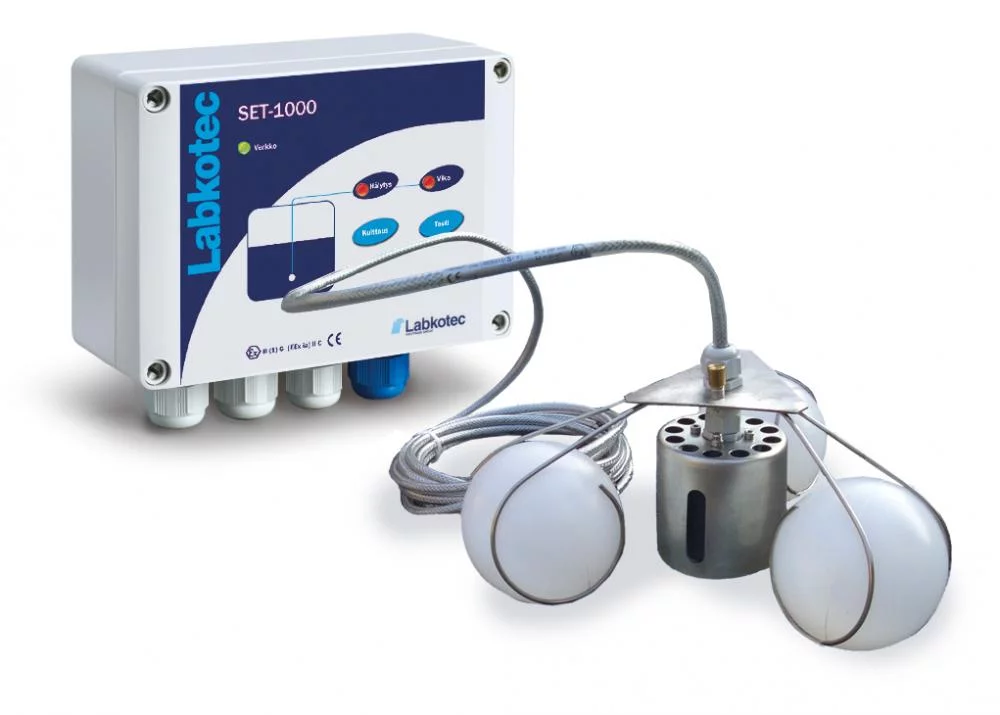

- Unités de contrôle SET-1000 et SET-2000 : organes de décision centraux traitant les données des sondes ultrasoniques, capacitives ou hydrostatiques (SET/V, SET/S2).
- intégration de sondes bicanal, lisant séparément le niveau de boues et le niveau haut d’eau.
- architecture de relais électroniques à sécurité intégrée.
- Applications sectorielles
-
- commande verrouillée de marche et d’arrêt des pompes de vidange sur les séparateurs automatiques.
- alertes de fuite et de remplissage des bacs de rétention des armoires de stockage chimique.
La sonde fonctionne par atténuation ultrasonore ou par densité optique. Lorsque la concentration en particules solides atteint le seuil défini, la vitesse de transmission du signal change et l’alarme se déclenche.
Les unités de la série SET détectent immédiatement la coupure ou le court-circuit comme un défaut de câble, mettent le système en sécurité en arrêtant la pompe et alertent l’opérateur.
Capteurs de fuite Leakage monitoring — détection de fuite en zone sèche
Ce sont des dispositifs de sécurité qui détectent, avant qu’elle ne tourne à la catastrophe, la moindre fuite dans les cuves thermoplastiques à double paroi, les bacs d’égouttage des équipements de salle blanche et les galeries de tuyauterie enterrées. L’assurance procédé de Yongrad, intégrée au portefeuille Labkotec de détection en zone sèche, signale au réseau SCADA en quelques millisecondes toute fuite chimique, aqueuse ou hydrocarbonée.
- Composants du système
-
- Unité de contrôle SET-1000 : contrôleur central de fuite monocanal, à sorties de relais à sécurité intégrée et compatible avec les sondes antidéflagrantes.
- Capteur de fuite optique SET/OS2 : détecteur optique dont la pointe prismatique mesure l’indice de réfraction dans l’air et dans le liquide, et repère instantanément le moindre liquide transparent dans l’espace annulaire d’une cuve double paroi ou dans un bac de rétention sec.
- Capteur capacitif SET/V : sonde capacitive résistant aux conditions de procédé sévères, détectant les fuites de produits agressifs et de liquides conducteurs par variation diélectrique du milieu.
- Applications sectorielles
-
- sécurité de procédé absolue par capteurs SET/V dans les bacs de rétention des bains acides des Wet Bench, en fabrication de semi-conducteurs.
- intégration du SET/OS2 pour la surveillance en zone sèche de l’espace annulaire des cuves de stockage chimique à double paroi.
Non. Le prisme du SET/OS2 ne réagit qu’au changement d’indice de réfraction survenant lorsque sa pointe est entièrement immergée dans une masse liquide. Une fine condensation en surface ne peut provoquer cette réfraction : les fausses alarmes sont physiquement écartées.
Oui. Ses sorties de relais libres de potentiel se câblent en logique de verrouillage direct pour fermer les vannes d’alimentation chimique principales ou arrêter les pompes. À la seconde où le capteur détecte la fuite, la source est physiquement coupée.
Grâce à l’architecture à sécurité intégrée, l’unité principale détecte directement la panne de capteur ou la rupture de câble. Le système traite alors la situation comme une fuite avérée, se met en sécurité et émet un signal de défaut.
Détecteurs de givre Unités de défense climatique fondées sur le LID-330

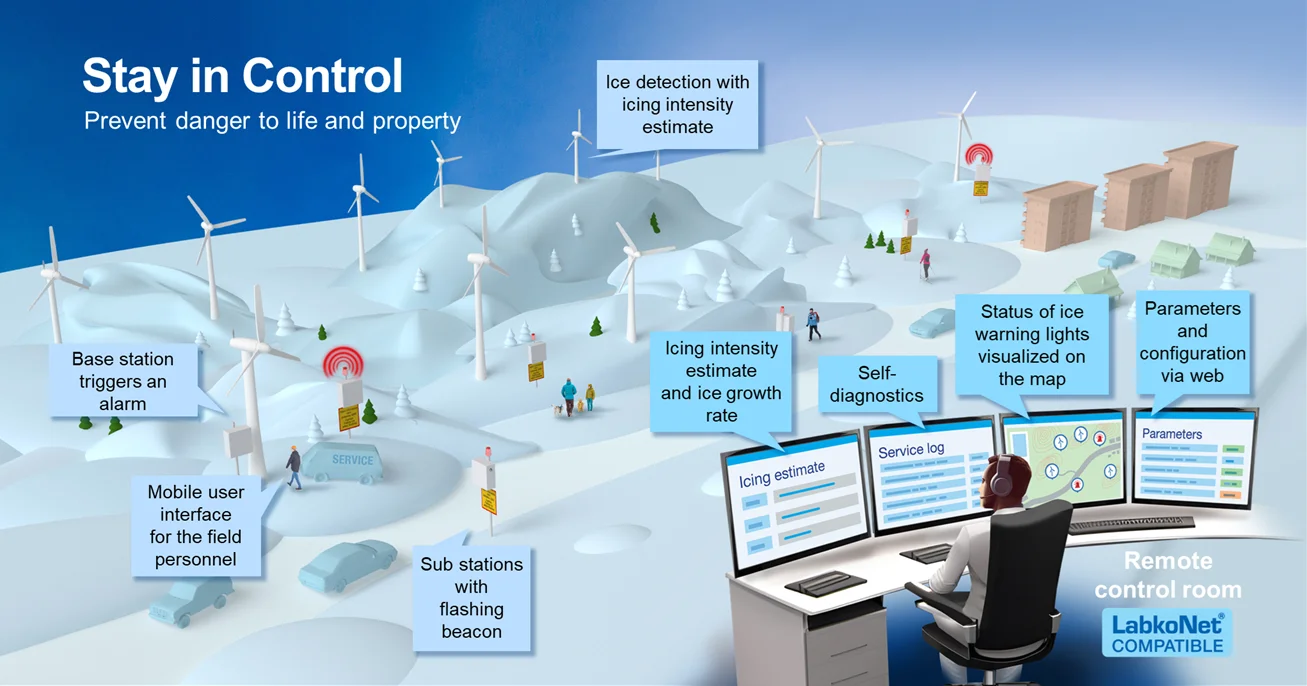

Ce sont des unités de défense climatique qui détectent en temps réel le givrage aérodynamique ou hydromécanique à la surface d’ouvrages critiques exposés — dérivations de parkings, tours de refroidissement, éoliennes — et enclenchent les systèmes de chauffage.
- Composants du système
-
- LID-330 (détecteur de glace) : tête de capteur ultrasonore qui distingue la glace — et non la simple eau ou la neige — en analysant les infimes variations de la fréquence de résonance vibratoire de la surface.
- résistance de dégivrage intégrée au capteur lui-même.
- relais d’enclenchement automatique des câbles chauffants.
- Applications sectorielles
-
- prévention du gel des écrémeurs sur les séparateurs API à ciel ouvert, dans les climats rigoureux d’Europe du Nord.
- maintien de la fonction hydraulique des vannes et des déversoirs sur les séparateurs by-pass extérieurs.
La surface du capteur vibre à une fréquence ultrasonore donnée. L’eau n’amortit pas cette vibration, tandis qu’une masse passant de l’état liquide à l’état solide modifie directement la fréquence de résonance. Le système lit ce décalage et déclenche l’alarme.
Dès la détection, il enclenche le relais qui met en marche les câbles chauffants de l’installation. Il active ensuite sa propre résistance pour se dégivrer et mesure de nouveau l’ambiance. Si les conditions de givrage — froid et humidité — persistent, il maintient le chauffage ; le danger écarté, il le coupe automatiquement et économise l’énergie.
