Tropfen- und Nebelabscheider.
Physikalische Abscheidung korrosiver Flüssigkeitspartikel aus der Prozessluft.
Die flüssige Phase vom Gas zu trennen, ist das Herz jeder Emissionsminderung.
In industriellen Lüftungs- und Gaswäschersystemen führen saure oder chemische Tröpfchen, die der Luftstrom mitreißt, zu schwerer Korrosion an den Ventilatorschaufeln, zu Schäden an den Abluftleitungen und zu schädlichen Emissionen in die Atmosphäre. In Oberflächenlinien und Schwerindustrieanlagen, in denen aggressive Chemikalien verdampfen, oxidieren gewöhnliche Metalle rasch und verlieren ihre Funktion. Gegen diese zerstörerische Umgebung geben unsere Tropfen- und Nebelabscheider, nach deutschen Extrusions- und Polymerverarbeitungsnormen vollständig aus Thermoplasten wie Polypropylen (PP), Polyethylen (HDPE) und PVDF gefertigt, Ihrer Anlage dauerhaft Korrosionsfreiheit.

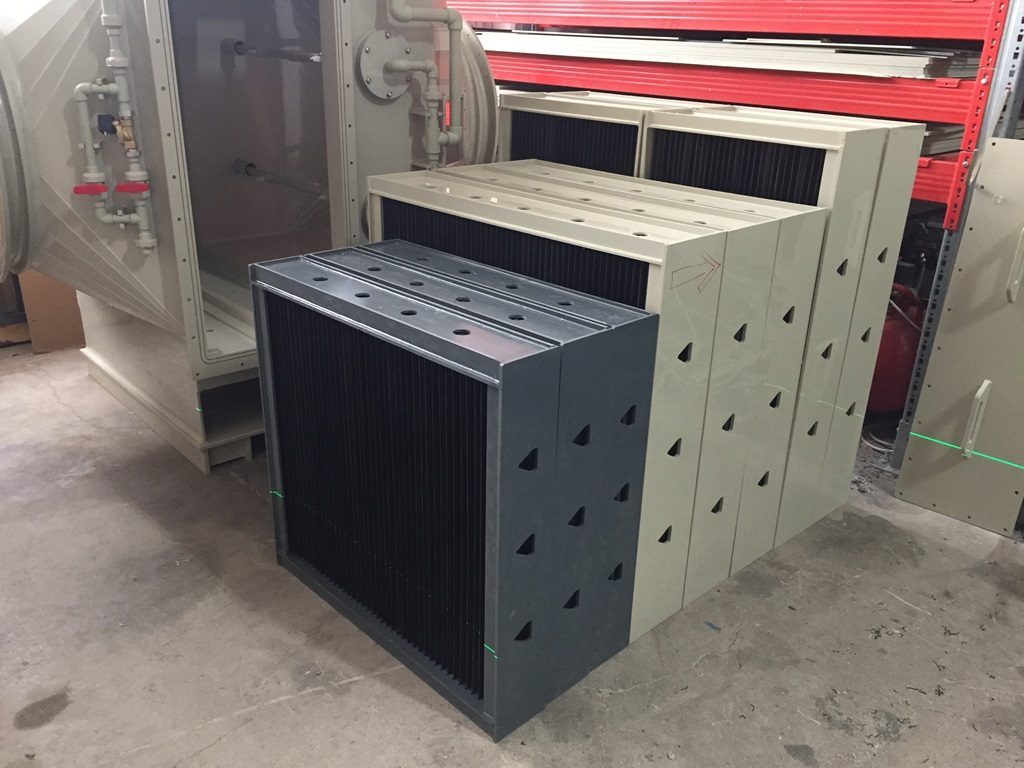

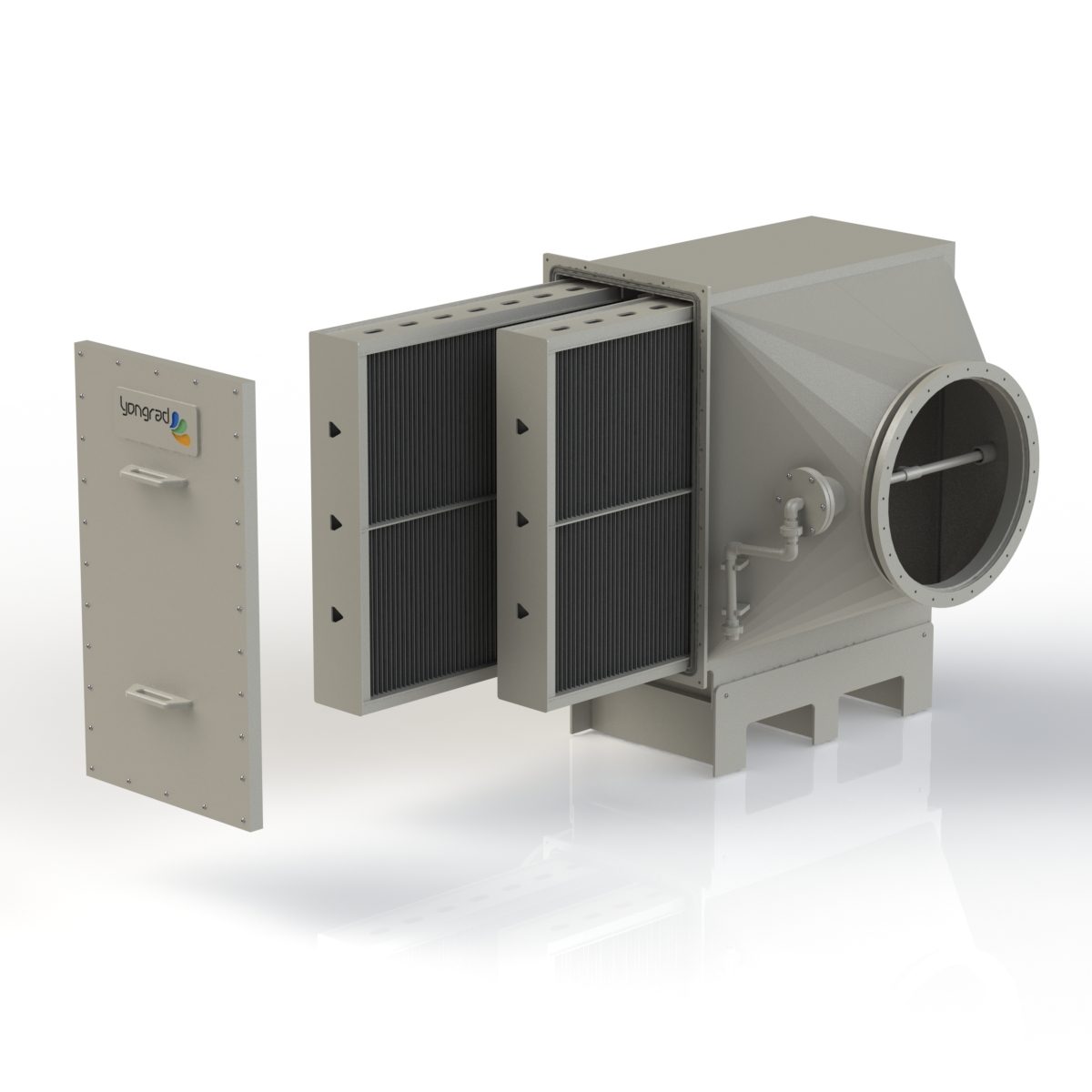

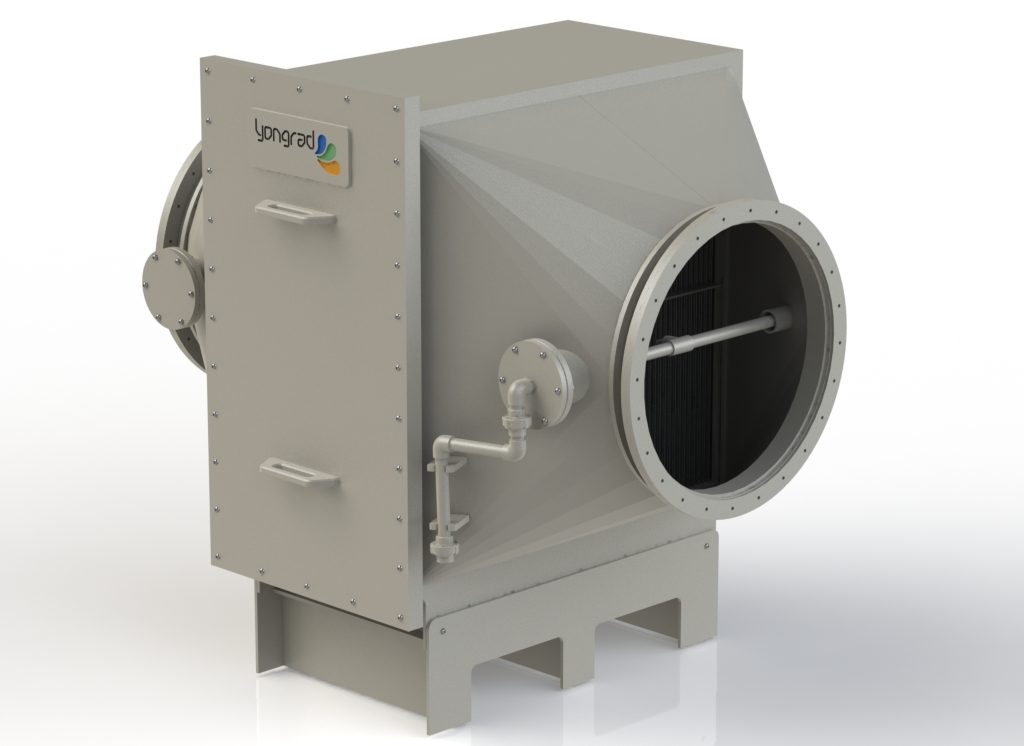

Tropfenabscheider Droplet Eliminators — Abscheider mit Chevron-Profil
Hier werden vom Gasstrom mitgerissene große Tröpfchen, meist ab 20 Mikrometer Durchmesser, physikalisch aus der Luft abgeschieden. Das System besteht aus aerodynamisch geformten Polymerlamellen mit Chevron-Profil. Beim Durchströmen wird das Gas zu Richtungswechseln gezwungen; die schwereren Tröpfchen können diesen abrupten Wechseln nicht folgen, prallen aufgrund ihrer Trägheit auf die Lamellenflächen und bleiben dort haften. Die gesammelte Flüssigkeit läuft durch die Schwerkraft nach unten ab und wird aus dem System abgeführt.
- Systemkomponenten
-
- Aerodynamische Polymerprofile (Chevron/Vane): Vollständig korrosionsbeständige Leitlamellen aus PP oder PVC, die den Druckverlust (ΔP) minimieren und zugleich die Aufprallfläche für die Tröpfchen maximieren.
- Integrierte Ablaufkanäle: Ablaufwege, über die die abgeschiedene Flüssigkeit sicher in die untere Sammelwanne oder in den Prozess zurückgeführt wird, ohne erneut vom Luftstrom erfasst zu werden.
- Modulare Kassettenbauweise: Filterblöcke, die sich für Wartung und Reinigung dank Führungsschienen in einem Zug entnehmen und wieder einsetzen lassen, ohne am Gehäuse zu arbeiten.
- Anwendungen in Branchen weltweit
-
- Austritte von Gaswäschern: Abscheidung der Waschflüssigkeitströpfchen (Säure oder Lauge) aus der Abluft der Kolonne, bevor sie den Ventilator oder die Atmosphäre erreichen.
- Oberflächen- und Galvanikbetriebe: Rückgewinnung der mit der Luft mitgerissenen Badflüssigkeit in den Push-Pull-Absaugungen über Beiz-, Zink- und Nickelbecken.
- Kühltürme: Minimierung des Tropfenverlusts am Austritt von Nasskühltürmen und Verhindern der Verteilung von Wassertröpfchen in der Umgebung.
Tropfenabscheider sind die kritischen Stellen, an denen konzentrierte Säuren und aggressive Flüssigkeiten aus der Luft direkt auf die Oberfläche prallen und sich sammeln. Selbst Edelstahl 316L unterliegt dieser dauerhaften sauren Nässe, während PP (Polypropylen) gegenüber Säuren molekular inert ist: Es zersetzt sich nicht und verformt sich nicht.
Nein. Die Chevron-Lamellen werden strömungstechnisch mit besonderen Winkeln ausgelegt, etwa als Zwei- oder Dreiwegprofil. Im üblichen Betrieb liegt der Druckverlust bei sehr niedrigen 150 bis 250 Pa und belastet den Ventilator kaum.
Für den besten Abscheidegrad liegt die Anströmgeschwindigkeit zwischen den Lamellen meist bei 3 bis 6 m/s. Ist sie zu niedrig, fehlt den Tröpfchen die Trägheit für den Aufprall; ist sie zu hoch, werden die abgeschiedenen Tropfen wieder mitgerissen. Unsere Ingenieure legen den Querschnitt nach Ihrem Volumenstrom auf genau diesen Bereich aus.
In Prozessen mit reinen Flüssigkeitströpfchen nicht. Enthält die Luft klebrige Dämpfe oder Feststoffpartikel, integrieren wir Spüldüsen, sodass sich das System periodisch selbst reinigt.

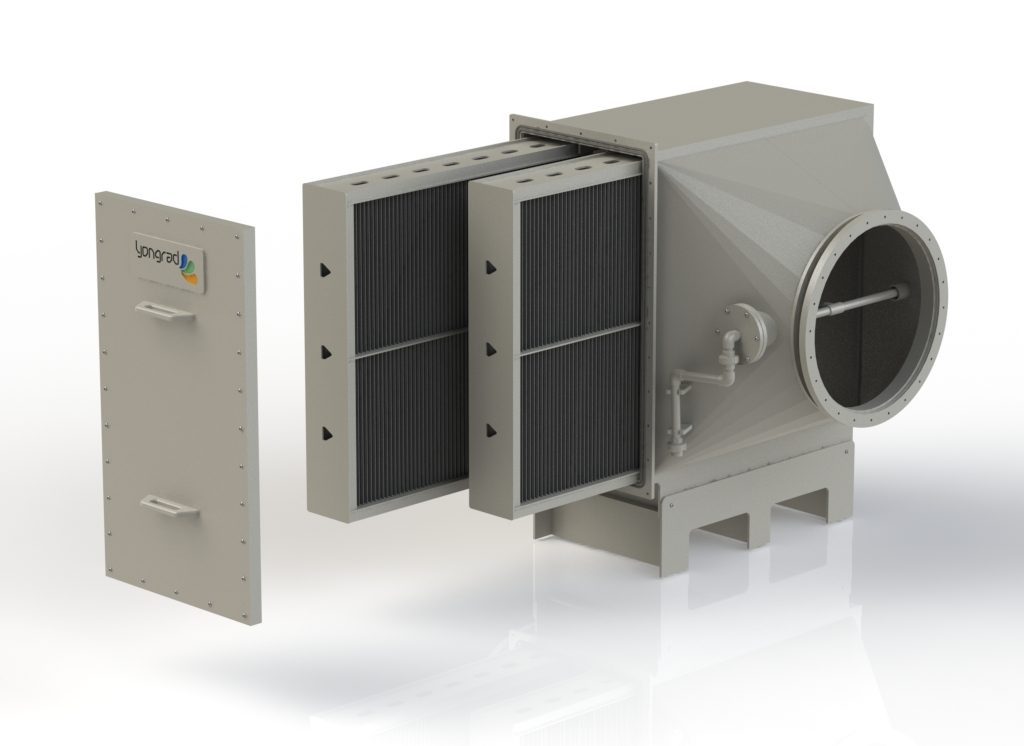

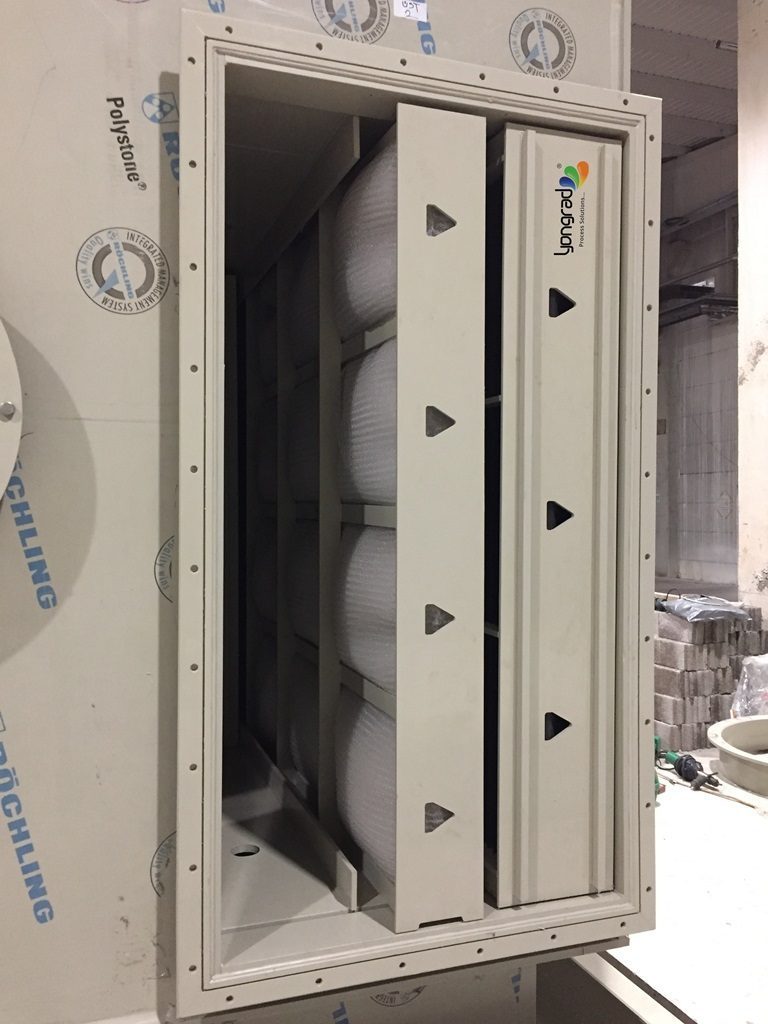

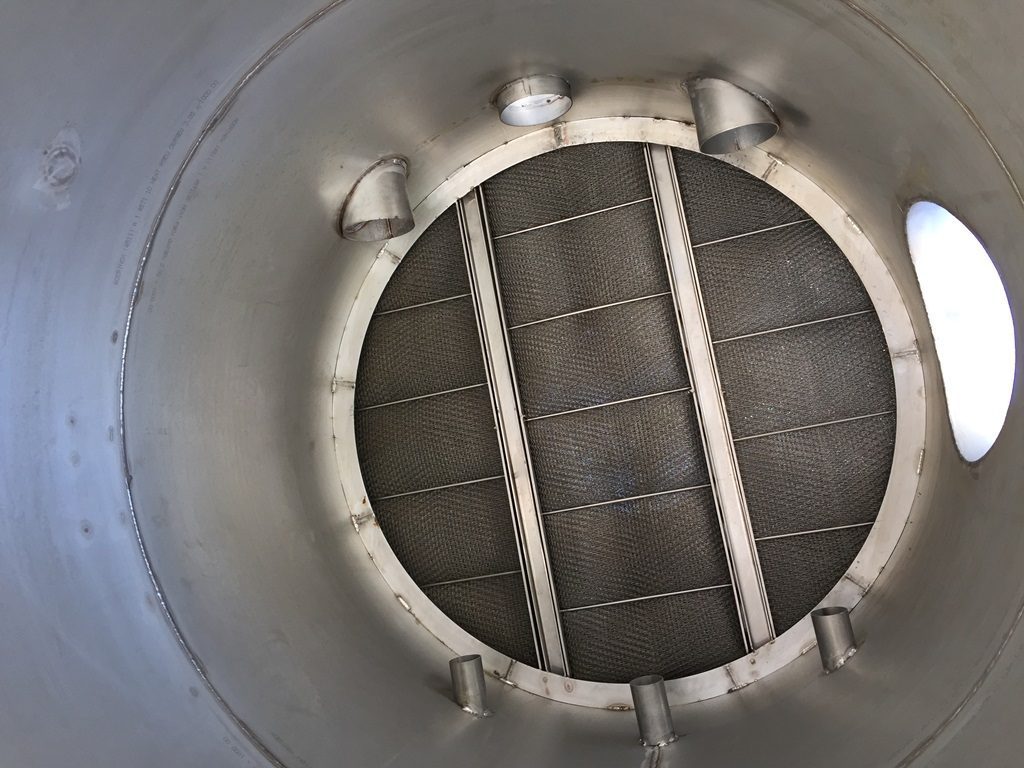

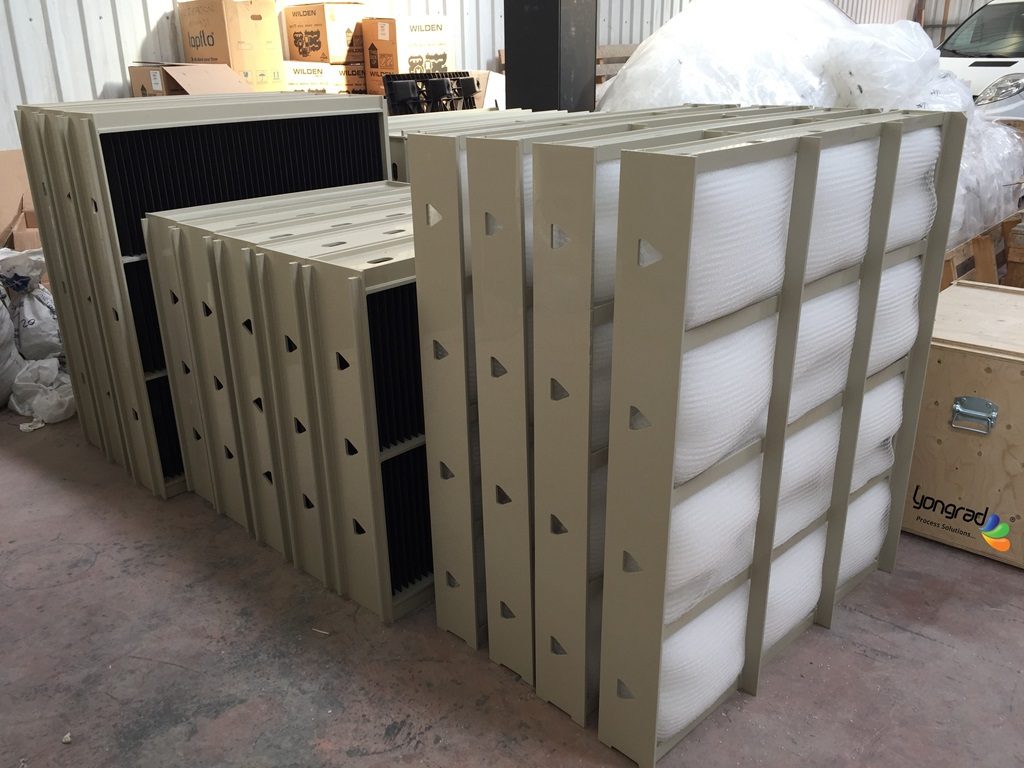

Nebelabscheider Mist Eliminators — Gestrickpakete für Mikroaerosole
Das sind hochentwickelte Filtersysteme für die sehr feinen Aerosole zwischen etwa 3 und 20 Mikrometern, die ein Tropfenabscheider nicht mehr erfasst. Für Partikel dieser Größe, bei denen der reine Aufprall nicht mehr ausreicht, kommen mehrlagige, dicht gestrickte Polymergewebe (Mesh Pads) oder Mikrofaserpakete zum Einsatz, die auf der Brownschen Bewegung beruhen. Beim Durchströmen bleiben die feinsten Nebeltröpfchen an den Fäden haften, wachsen durch Koaleszenz zusammen, werden schwerer und rinnen nach unten ab.
- Systemkomponenten
-
- Mehrlagiges Polymergestrick (Mesh Pad): Hochdichte Abscheidepakete aus PP, PVDF oder besonderen thermoplastischen Fäden, vollständig beständig gegen Säuredämpfe und hohe Temperaturen.
- Tragende Stützgitter: Korrosionsbeständige, kräftige Kunststoffkörbe unter und über dem Paket, die ein Ausbeulen durch den Luftdruck verhindern.
- Diffusorplatten zur Gasverteilung: Aerodynamische Eintrittskammern, die verhindern, dass die Luft nur auf eine Stelle trifft, und das Gas gleichmäßig über die Abscheiderfläche verteilen.
- Anwendungen in Branchen weltweit
-
- Hartverchromungslinien: Abscheidung der äußerst gesundheitsschädlichen, sehr feinen Chromsäureaerosole aus den Bädern mit einem Wirkungsgrad von 99,9 %.
- Herstellung und Lagerung von Schwefelsäure: Rückhaltung des ultrafeinen Säurenebels aus Tankentlüftungen und Reaktorabluft, den gewöhnliche Systeme durchlassen.
- Zerspanung und CNC-Bearbeitung: Örtliche Erfassung des dichten Ölnebels, der beim Hochgeschwindigkeitszerspanen aus Kühlschmierstoffen entsteht, bevor er sich in der Halle verteilt.
Tropfenabscheider (Chevron) erfassen große Tröpfchen (>20 Mikrometer) und setzen sich selbst in staub- oder partikelhaltiger Luft kaum zu. Nebelabscheider (Mesh Pad) haben für sehr feine Aerosole (<20 Mikrometer) ein dichtes Gestrick; ihr Wirkungsgrad ist deutlich höher, doch bei Staub oder klebrigen Partikeln besteht die Gefahr eines raschen Zusetzens.
Chromsäure kann Standard-Polypropylen (PP) durch ihre stark oxidierende Wirkung mit der Zeit angreifen. In solch speziellen, aggressiven Nebelumgebungen setzen wir Gestrickpakete aus PVDF (Polyvinylidenfluorid) ein, dessen chemische Beständigkeit und thermische Stabilität an der Spitze stehen.
Durch das dichte Gestrick liegt ihr Widerstand (ΔP) etwas höher als bei Tropfenabscheidern, meist zwischen 250 und 500 Pa. Dieser Widerstand wird durch thermoplastische Ventilatoren mit passender Kennlinie vollständig ausgeglichen.
Das hängt von der chemischen Belastung und den Betriebsstunden ab. Unsere korrosionsfreien Thermoplastpakete behalten Form und Abscheidegrad jedoch über Jahre, solange sie nicht mechanisch beschädigt werden oder stark verschlammen.

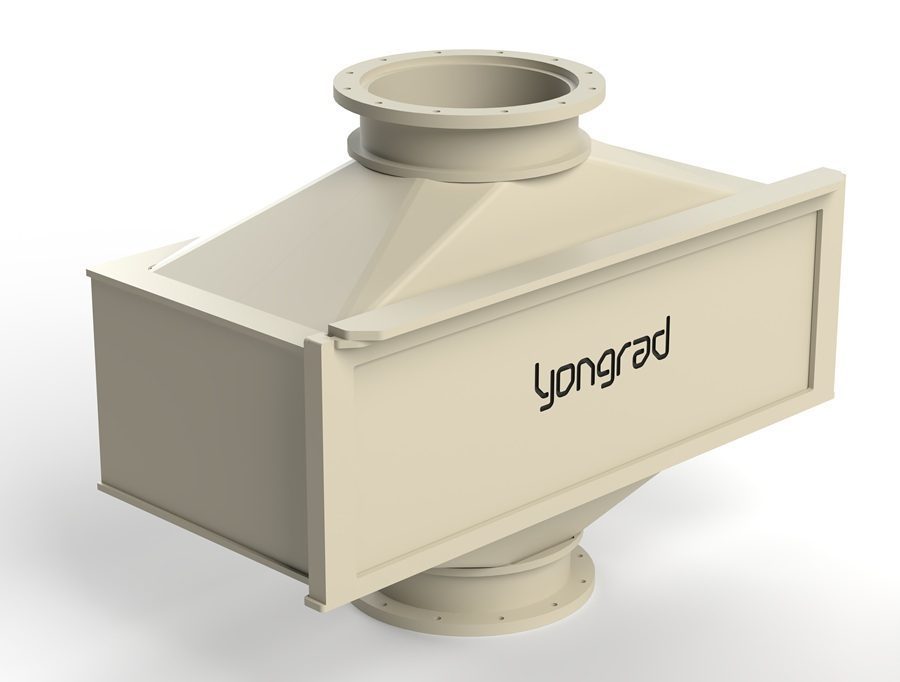

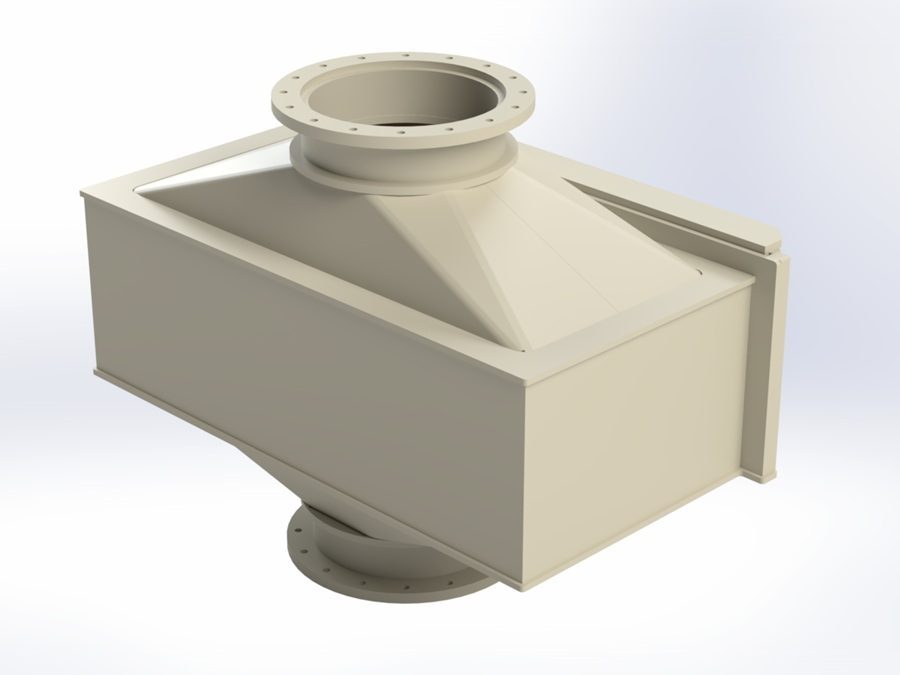

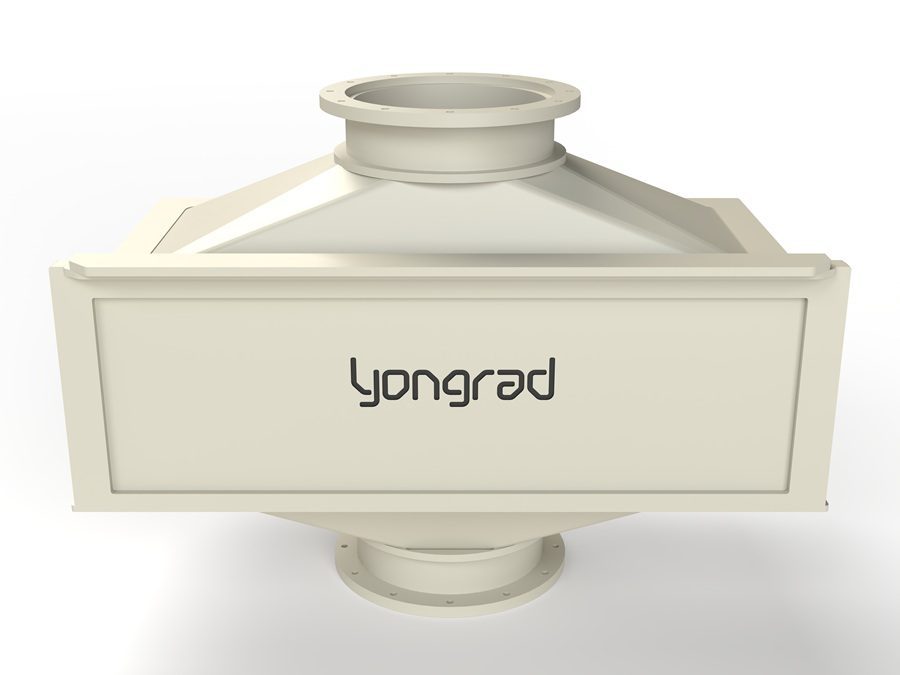

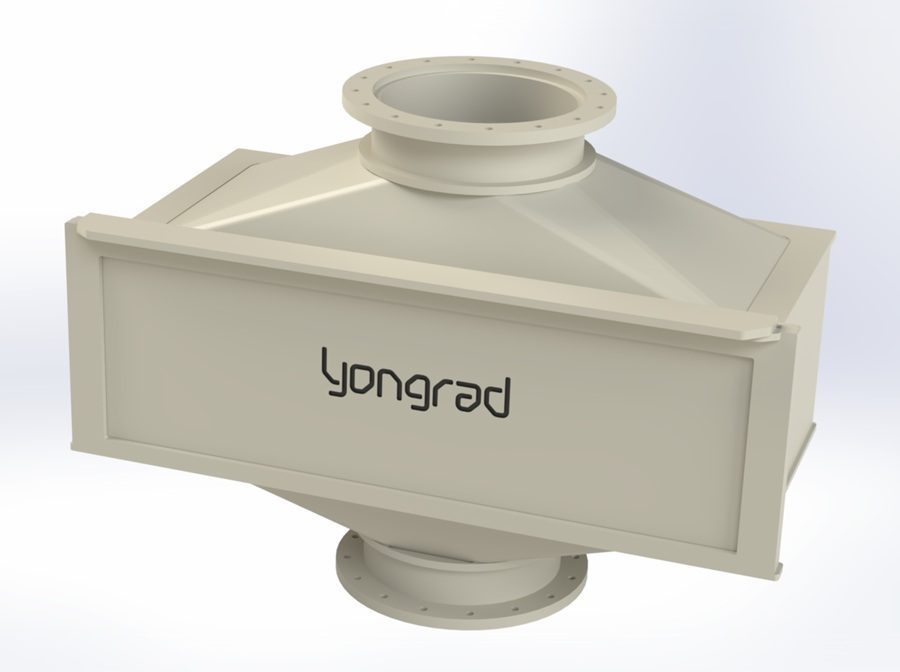

Nasse Prallabscheider Wet Baffle Eliminators — Systeme, die sich nicht zusetzen
Enthält der Gasstrom nicht nur Tröpfchen, sondern auch klebrige Feststoffe, schlammbildende Chemikalien oder dichten Staub, setzen sich gewöhnliche Abscheider rasch zu. Bei nassen Prallabscheidern werden die besonders geformten Prallwände fortlaufend oder periodisch von einer Sprühleiste benetzt. Treffen Flüssig- oder Feststoffpartikel auf die nassen Wände, spült das herabfließende Wasser sie sofort in die untere Wanne. So bleiben die Abscheideflächen dauerhaft sauber und setzen sich nicht zu.
- Systemkomponenten
-
- Weit angestellte Prallwände (Baffles): Dickwandige, leicht spülbare Leitbleche aus PP oder PE, deren weite Winkel ein Festsetzen klebriger Partikel verhindern.
- Integrierte Sprühleiste: Ein verstopfungsfreier Sprühverteiler, so angeordnet, dass auf den Prallwänden ein durchgehender Wasserfilm entsteht.
- Geneigte Abwassersammelwanne: Eine Ablaufführung, die die schlammige oder chemikalienreiche Spülflüssigkeit rasch abführt, ohne dass sie sich im System sammelt.
- Anwendungen in Branchen weltweit
-
- Abluftsysteme von Lackierkabinen: Abscheidung und Abspülen des klebrigen Overspray aus der Nasslackierung an nassen Flächen, bevor er die Ventilatoren erreicht.
- Phosphatier- und Vorbehandlungslinien: Unterbrechungsfreier Abtransport in Abluftlinien, die bei hohen Temperaturen arbeiten und sowohl Dampf als auch auskristallisierende Salzpartikel führen.
- Trockenöfen und Gießereien: Vorreinigung stark belasteter Prozessabluft, in der Staub und Öldampf gemeinsam auftreten.
Nein. Das System fördert das Wasser oder die Chemielösung aus dem unteren Reservoir mit einer Umwälzpumpe zurück zu den Düsen. Verbraucht wird nur, was verdunstet und was über die Abschlämmung abgeführt wird. Die Wäsche läuft vollständig im geschlossenen Kreislauf.
Da die umgewälzte Flüssigkeit Partikel enthalten kann, kommen keine engen Standarddüsen zum Einsatz, sondern industrietaugliche Spiraldüsen mit großer Öffnung, hoher Zerstäubungsgüte und verstopfungsfreier Bauart.
Er ist deutlich kompakter als eine klassische Wäscherkolonne. Als geflanschtes Modul lässt er sich problemlos in bestehende waagerechte oder senkrechte Lüftungskanäle einsetzen und verändert das Werkslayout nicht.
Da sich das System selbst spült, sind keine täglichen oder wöchentlichen Reinigungsstillstände nötig. Nur in großen Abständen werden die Prallwände über die von außen zugänglichen Sicht- und Servicetüren mechanisch geprüft.

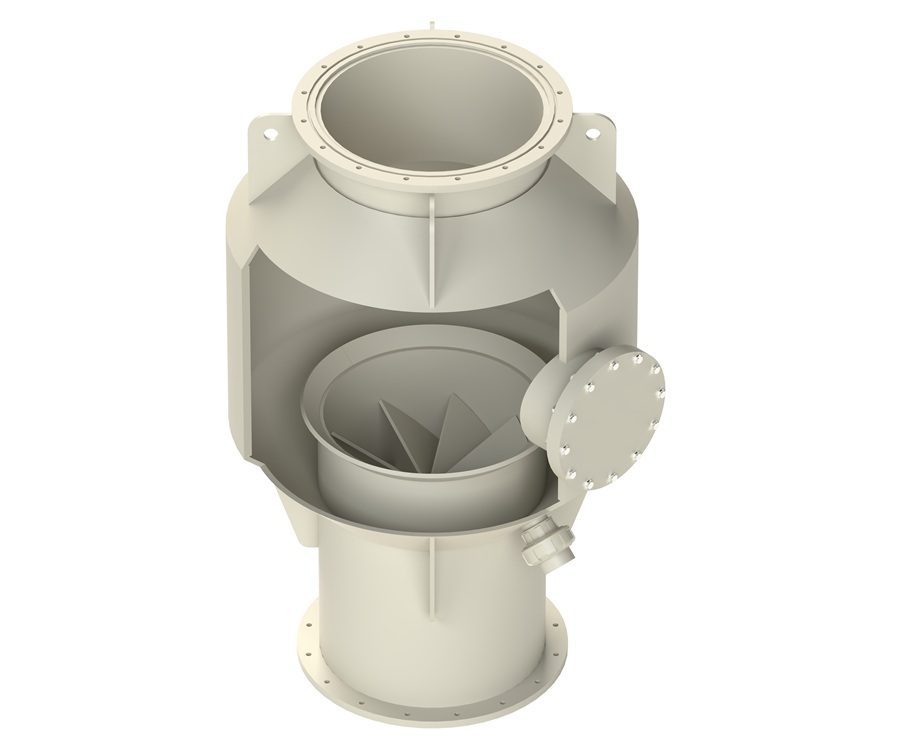

Kompakte Zyklonabscheider Compact Cyclone Separators — Trennung durch Fliehkraft
Das sind kompakte, für hohe Volumenströme ausgelegte Bauteile, die sehr schwere Flüssigkeitsfrachten oder grobe Feststoffe mit Fliehkraft aus dem Luft- oder Gasstrom trennen. Das Rohgas tritt tangential und mit hoher Geschwindigkeit in den zylindrischen Körper ein und bildet dort einen Wirbel. Schwere Tröpfchen und Partikel werden durch die Fliehkraft an die Außenwand geschleudert, verlieren an Geschwindigkeit und rinnen in den unteren Konus; die gereinigte Luft verlässt das System durch die Mitte nach oben.
- Systemkomponenten
-
- Tangentiales Einlaufgehäuse: Ein druckverlustoptimierter Polymereinlass, der die eintretende Luft aerodynamisch in Rotation versetzt.
- Konischer Abscheidekörper: Ein sich verjüngender Boden, der die an der Wand abgeschiedene Flüssig- und Feststoffphase ohne Verwirbelung geordnet nach unten führt.
- Austragsmodul (Zellenradschleuse/Ventil): Die Schlüsselstelle, an der die gesammelte Flüssigkeit oder der Feststoff sicher in den Prozess oder in die Entsorgung abgegeben wird, ohne dass Falschluft ins System gelangt.
- Anwendungen in Branchen weltweit
-
- Vorabscheidersysteme (Pre-Separator): Schutzeinheiten, die in Leitungen mit sehr hohem Flüssigkeitsaustrag vor den empfindlichen Tropfenabscheidern oder Wäschern sitzen und die Hauptfracht um rund 80 % senken.
- Hochgeschwindigkeits-CNC und Bearbeitungszentren: Schnelle, gleichzeitige Abscheidung grober Tröpfchen und feiner Metallspäne aus der Luft bei Bearbeitungen mit Hochdruckkühlschmierung.
- Kessel- und Dampfabluft: Abführen der starken Kondensatmengen aus industriellen Dampfleitungen.
Zyklone filtern nicht fein, sondern arbeiten mit roher Kraft. Führt Ihr Prozess mit der Luft beträchtliche Mengen Flüssigkeit oder klebrigen bzw. abrasiven Schlamm mit, würde ein Lamellenabscheider sofort zusetzen oder verschleißen. Der Zyklon ist die erste Verteidigungslinie, die diese schwere Fracht mühelos aufnimmt.
Ja. Damit der Zyklon Fliehkraft aufbaut, muss die Luft mit einer bestimmten Geschwindigkeit eintreten. Ist der Ventilator deutlich unterdimensioniert oder sinkt der Volumenstrom, bildet sich kein Wirbel und der Abscheidegrad fällt erheblich ab.
Partikel, die mit hoher Geschwindigkeit auf die Wand treffen, können mechanischen Abtrag verursachen. Für Prozesse mit hoher Feststofffracht fertigen wir die Zyklonkörper deshalb statt aus Standard-PP aus besonders verschleißfestem HDPE oder UHMWPE (ultrahochmolekulares Polyethylen) mit zusätzlicher Wandstärke.
Da der Zyklon die schwere Flüssig- oder Feststofffracht als Erstes aufnimmt, steht er meist unmittelbar am Prozessaustritt und vor der zentralen Lüftungs- und Filteranlage. Durch seine kompakte Bauform wird er direkt in die bestehende Leitung eingebunden.
